Calefacción para Polideportivos

El reto de calentar un pabellón

Un polideportivo reúne todo lo que complica la calefacción: mucho volumen de aire, techos altos, uso intermitente —entrenamientos, partidos, horarios escolares— y personas con necesidades distintas: deportistas en movimiento en la pista y público sentado en las gradas.

Con aire caliente hay que calentar todo el volumen del pabellón antes de que empiece la actividad, y ese aire se acumula bajo la cubierta. Los aparatos generan corrientes y ruido, y levantan polvo de la pista. La calefacción radiante evita los tres problemas: calienta directamente el suelo, a los deportistas y al público, en silencio y sin mover el aire.

Ventajas para deportistas, público y gestores

• Calor inmediato. La radiación se nota en cuanto se encienden los equipos: no hace falta encender horas antes de cada sesión.
• Sin corrientes de aire. Nada sopla sobre la pista: ni el balón, ni el volante, ni el polvo se ven afectados.
• Silencio. Los emisores no tienen ventiladores que soplen aire dentro de la sala.
• Temperaturas distintas por zona. La pista puede mantenerse fresca para el esfuerzo físico y las gradas, más templadas para el público.
• Gasto ajustado al uso. Programación horaria por días y franjas y mantenimiento antihielo fuera de horario.
• Suelo libre y techo despejado. Los equipos van colgados a gran altura, fuera de la zona de juego.

Qué sistema usamos en instalaciones deportivas

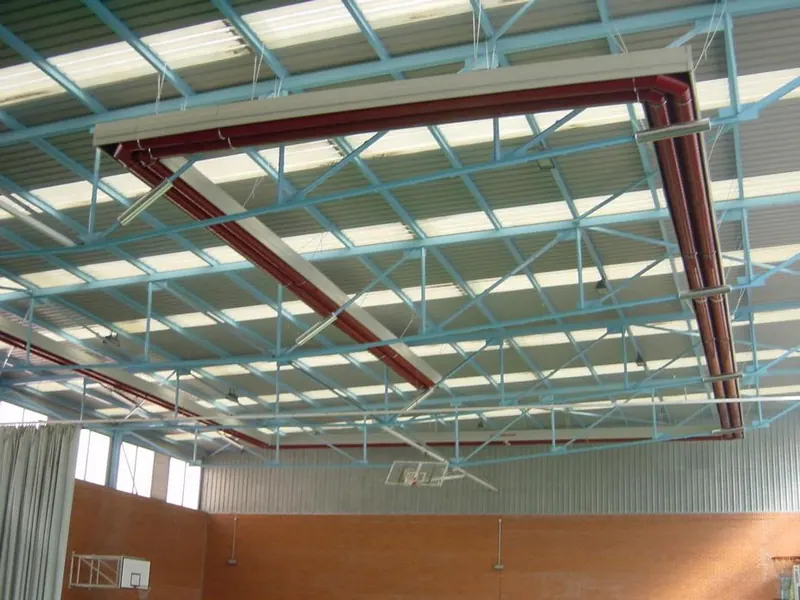

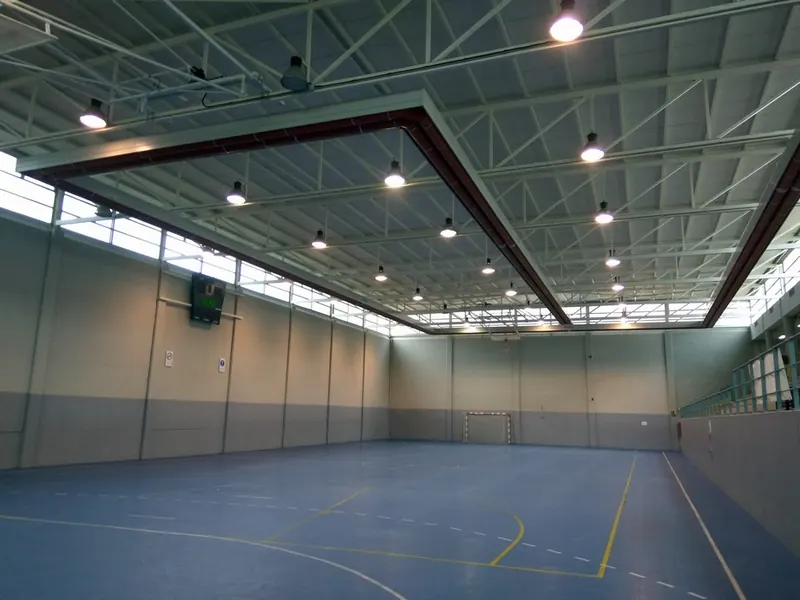

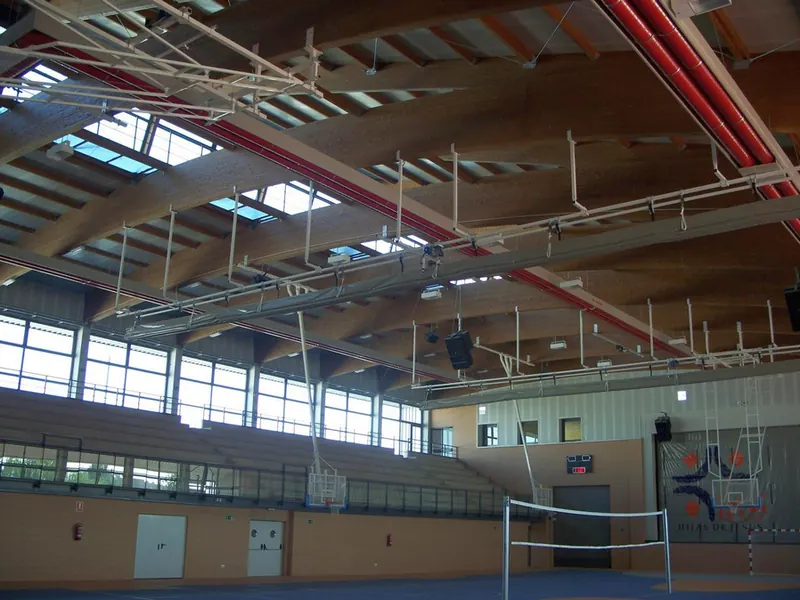

En pabellones grandes, los conductos radiantes GIRAD recorren la cubierta alimentados por un generador de quemador modulante, que puede instalarse fuera de la sala. La potencia se ajusta en todo momento a lo que necesita el pabellón y la sala queda limpia de aparatos de combustión.

En frontones, pistas de menor tamaño o gradas concretas, los tubos radiantes PANRAD y las placas cerámicas SUNRAD permiten calentar solo la zona ocupada. En pistas de atletismo cubiertas combinamos zonas para no calentar superficie vacía.

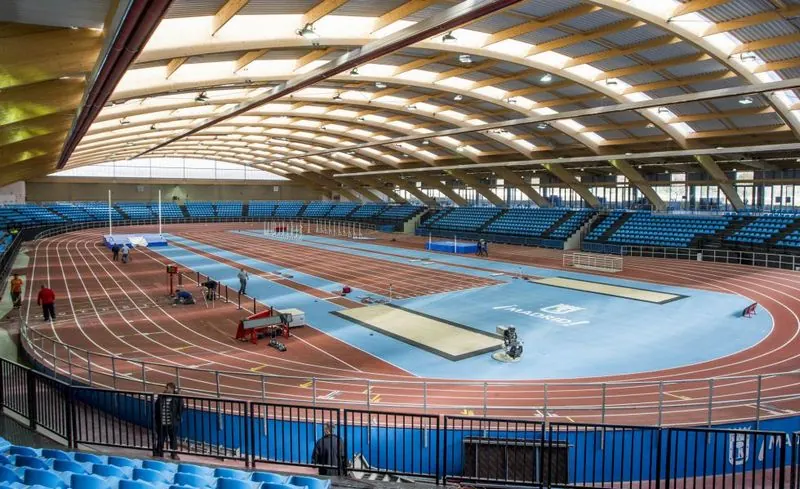

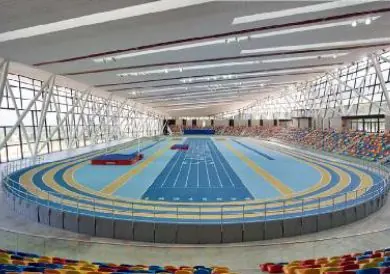

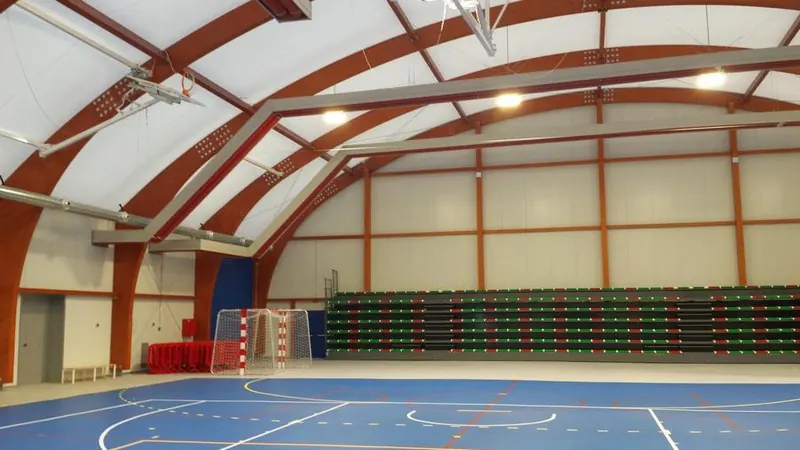

Hemos calefactado pabellones municipales, frontones y pistas de atletismo en Madrid, Barcelona, Valladolid, Cádiz y Álava.

Diseño, normativa y control

1. 01Estudio del pabellón: dimensiones, altura libre, zonas de pista y gradas, horarios de uso y combustible.
2. 02Reparto de emisores para una temperatura homogénea en la pista, a la altura de montaje que fija el fabricante.
3. 03Ventilación y gas. Los equipos que no llevan los humos al exterior por un conducto (los llamados de tipo A) exigen ventilar el local según la norma UNE-EN 13410: el local debe tener al menos 10 m³ de volumen por cada kW instalado y evacuar 10 m³/h de aire por cada kW, por tiro natural o con extractores, con las entradas de aire por debajo de los aparatos. La instalación de gas que los alimenta sigue la UNE 60670 y el conjunto, el Reglamento de Instalaciones Térmicas en los Edificios (RITE). En el estudio técnico dimensionamos la ventilación junto con la calefacción, para que no sea una sorpresa en obra.
4. 04Regulación. Cada zona se regula con un termostato y una globosonda: una sonda de esfera negra colocada a 1,80 m del suelo que mide la temperatura que realmente siente una persona, la del aire más la radiación que recibe. Con programación horaria, consigna de mantenimiento antihielo fuera de horario y, si se desea, supervisión remota a través de una pasarela Modbus que se integra en el sistema de gestión del edificio.
5. 05Consumo calculado. En el estudio calculamos el consumo con los horarios reales del pabellón y lo comparamos con el del sistema actual.
