Calefacción para Naves

Por qué la radiación rinde más en una nave

En una nave de 8, 10 o 12 metros de altura, un sistema de aire caliente —aerotermos, generadores de aire, bombas de calor por conductos— calienta primero el aire, y el aire caliente sube. El resultado es conocido: cubierta caliente, suelo frío y una factura que paga el calor acumulado donde no trabaja nadie. Según los datos técnicos de Fraccaro, con aire caliente la temperatura aumenta hasta 1,4 °C por cada metro de altura; con radiación, el aumento se queda entre 0,1 y 0,4 °C por metro.

La calefacción radiante funciona como el sol. Los emisores, colgados del techo, emiten radiación infrarroja que atraviesa el aire sin calentarlo y se convierte en calor al llegar al suelo, a las máquinas y a las personas. El suelo y los objetos acumulan ese calor y lo devuelven al ambiente, de modo que la temperatura que se percibe a la altura de trabajo es la que se busca, sin pagar por calentar todo el volumen de la nave.

Ventajas en el día a día

• Calor donde se trabaja. Se puede calentar la nave entera o solo las zonas ocupadas, incluso puesto a puesto, con horarios distintos en cada zona.
• Arranque rápido. La radiación se nota en cuanto se encienden los equipos, sin esperar a que se caliente el aire de toda la nave.
• Sin corrientes ni polvo en movimiento. No hay aparatos soplando aire dentro de la nave, y el funcionamiento es muy silencioso.
• Suelo libre. Los equipos van colgados por encima de la zona de trabajo: no ocupan superficie ni estorban a las carretillas.
• Menos pérdidas al abrir puertas. Lo que se calienta es el suelo y los objetos, no el aire que se escapa por el portón.
• Mantenimiento sencillo. Una revisión anual por personal cualificado, como indica el fabricante.

Qué sistema elegir

Trabajamos con los cuatro sistemas radiantes de Fraccaro, fabricante italiano con más de cincuenta años dedicado a la calefacción industrial por radiación. No hay uno mejor para todo: depende de la altura, del tamaño de la nave, de si se calienta entera o por zonas y del combustible disponible.

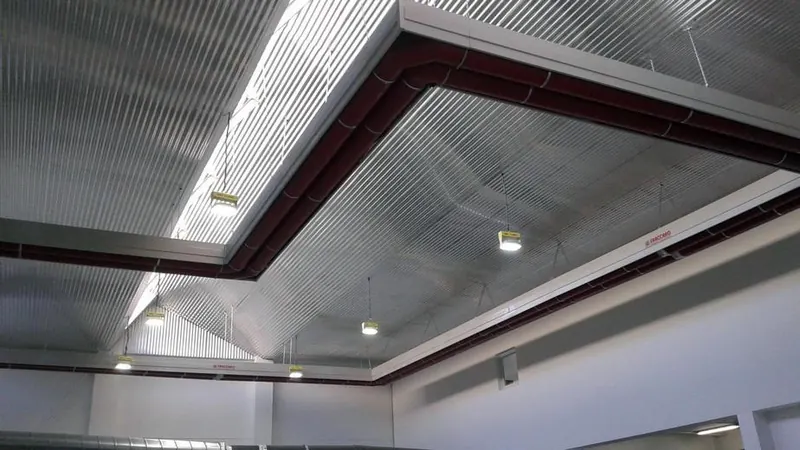

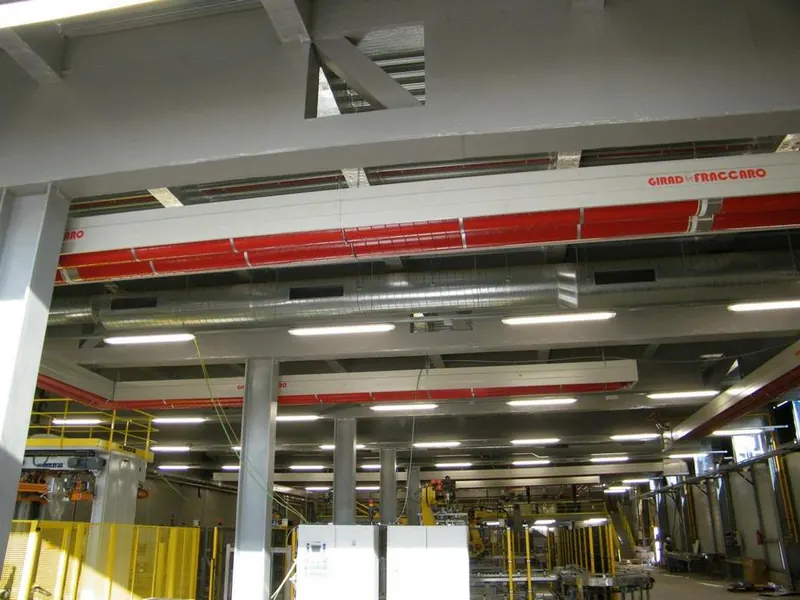

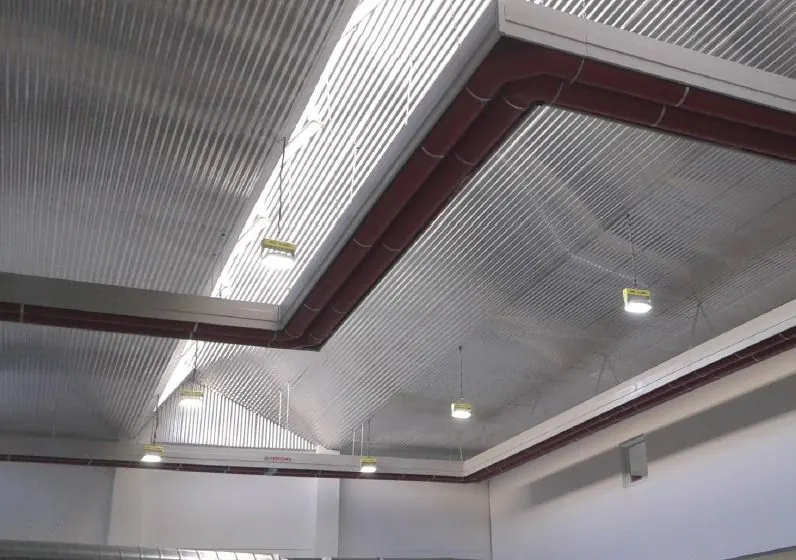

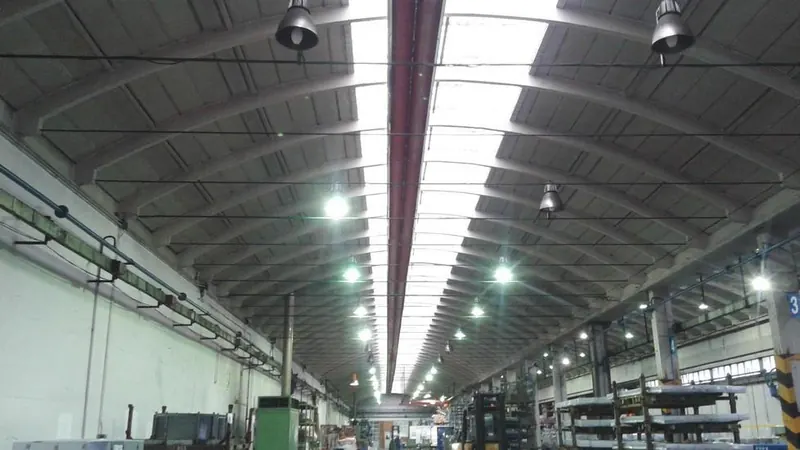

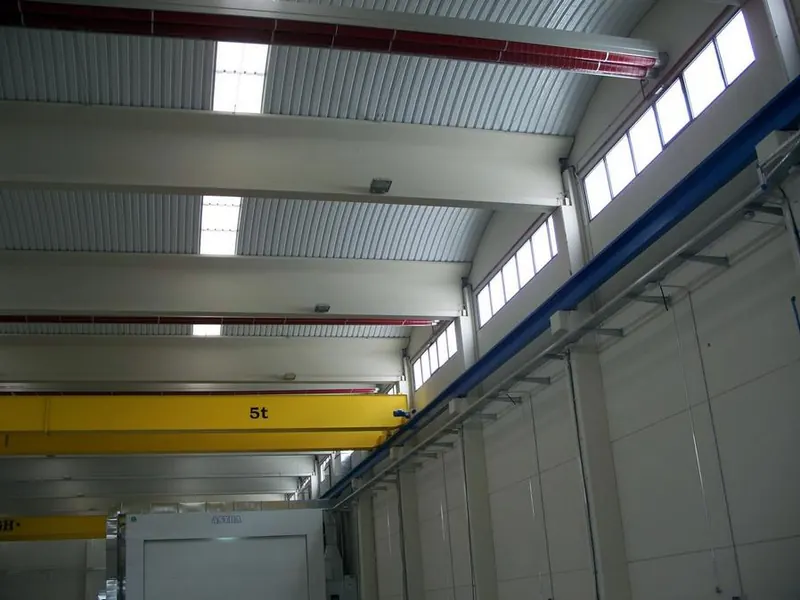

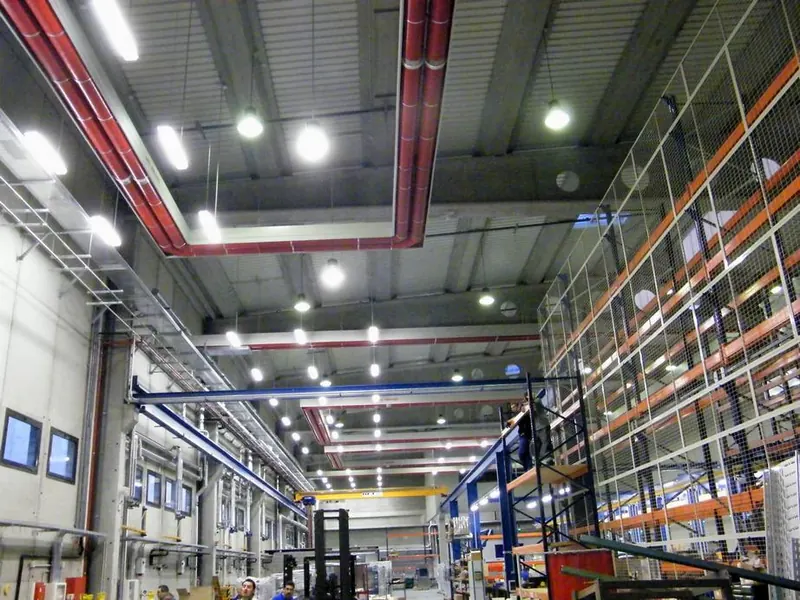

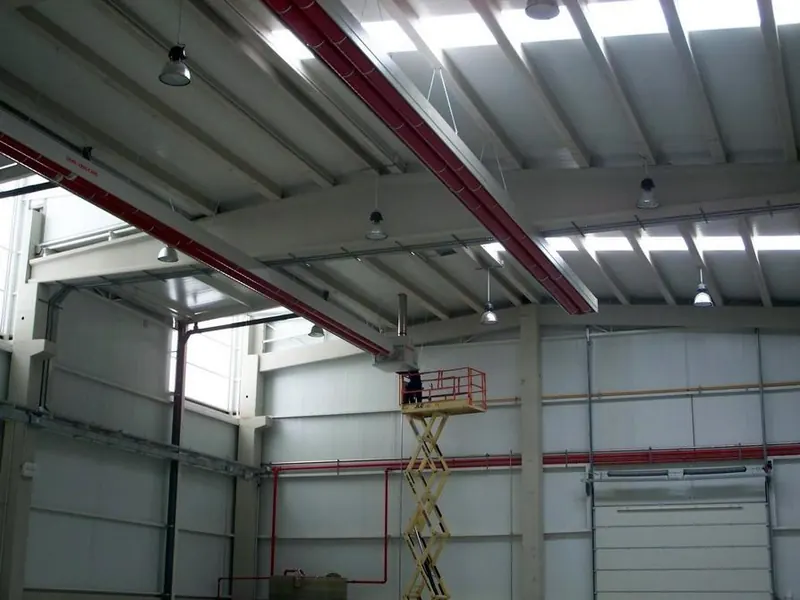

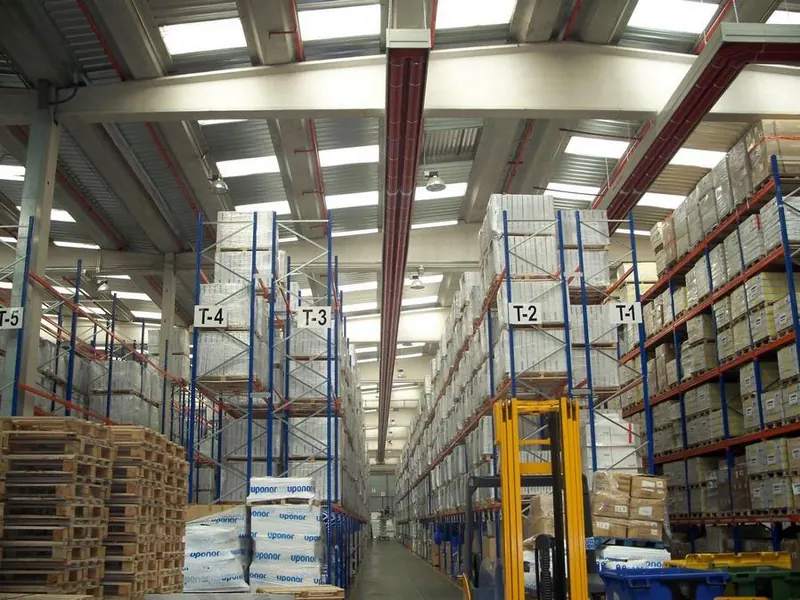

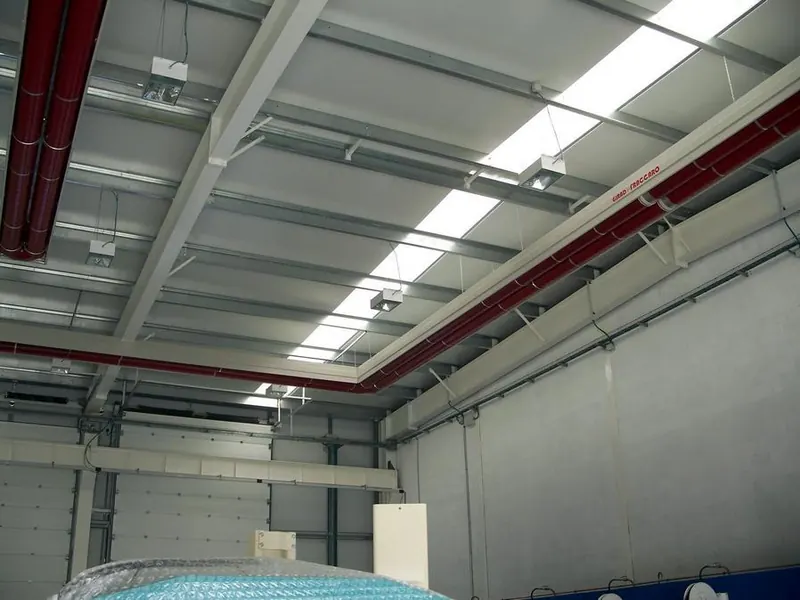

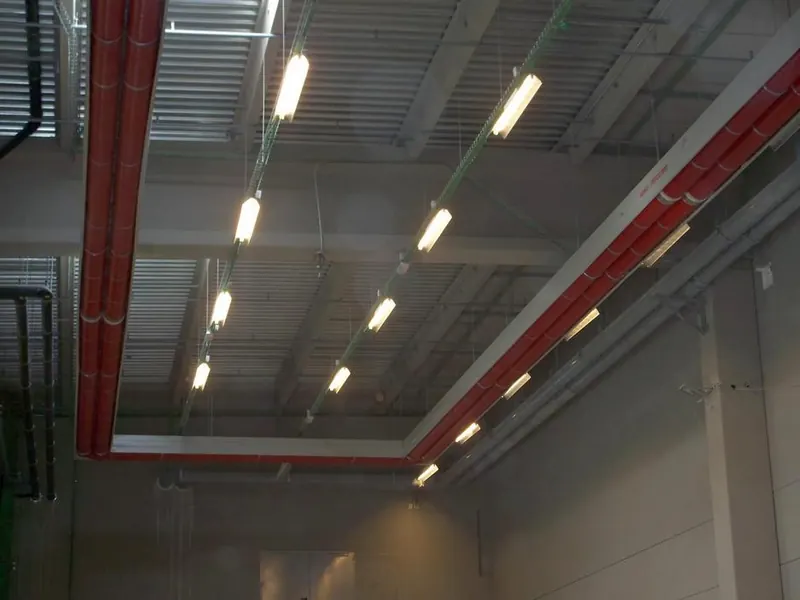

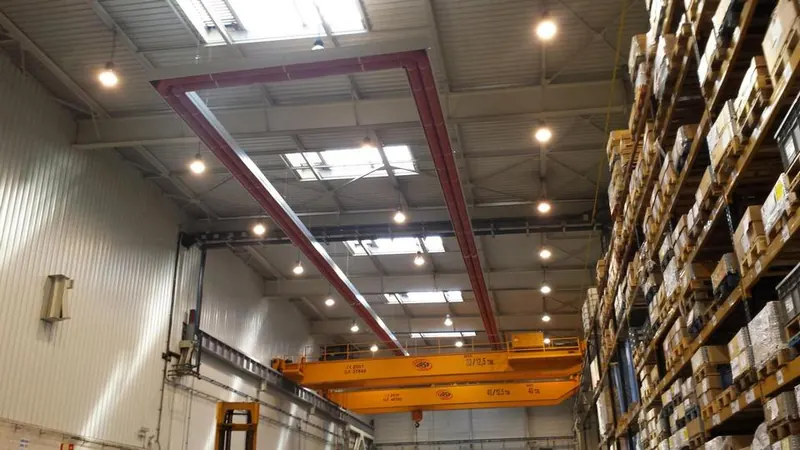

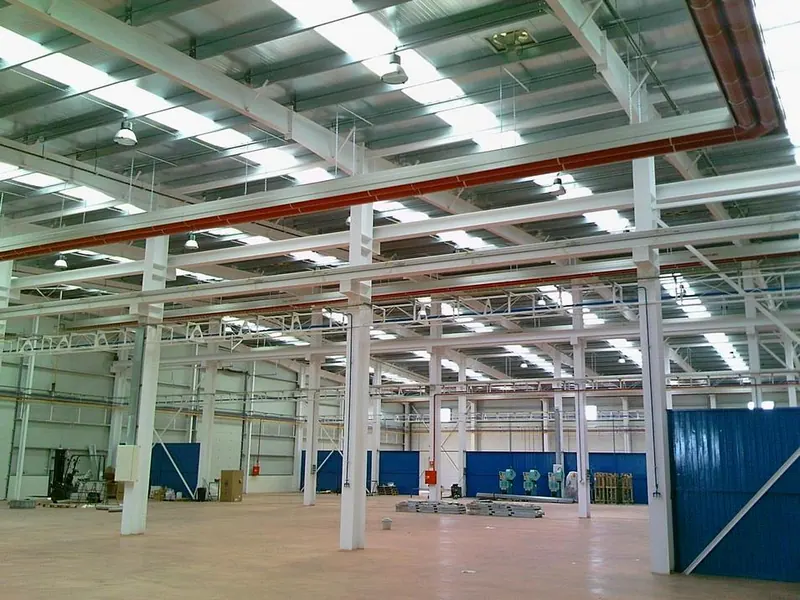

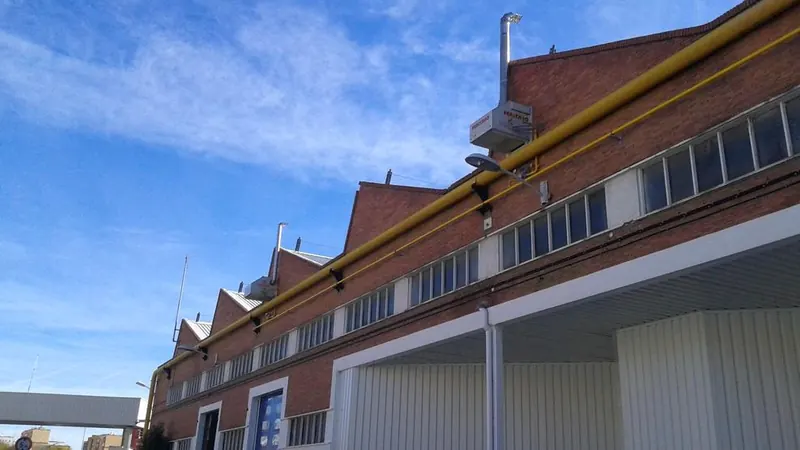

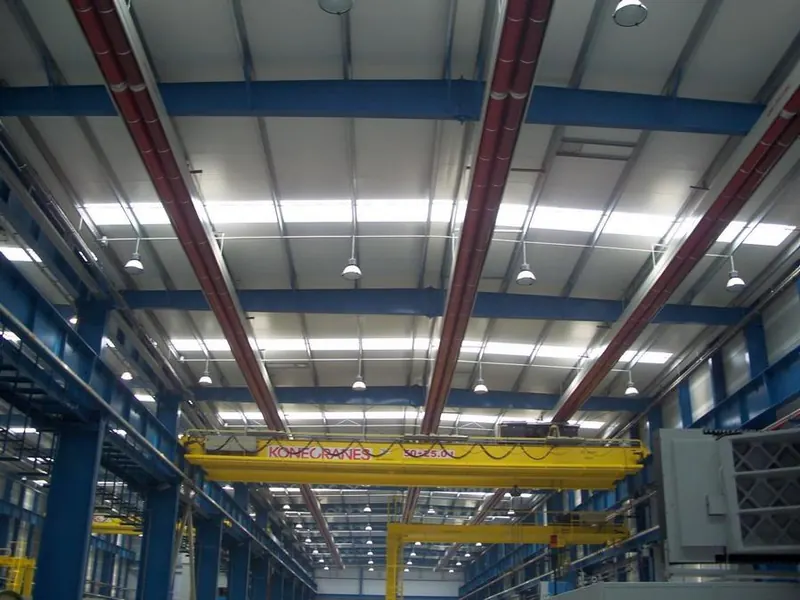

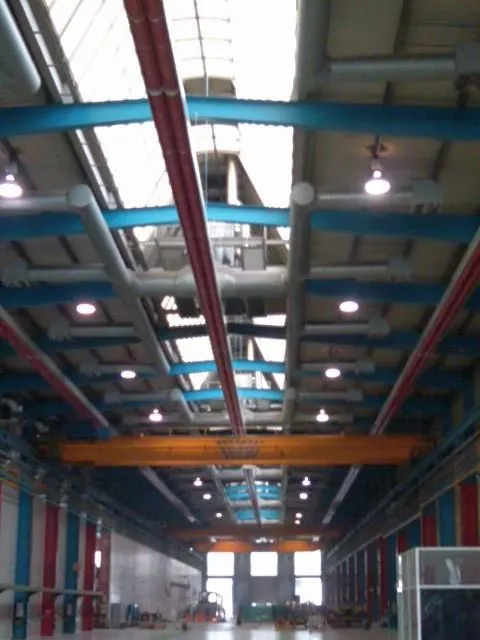

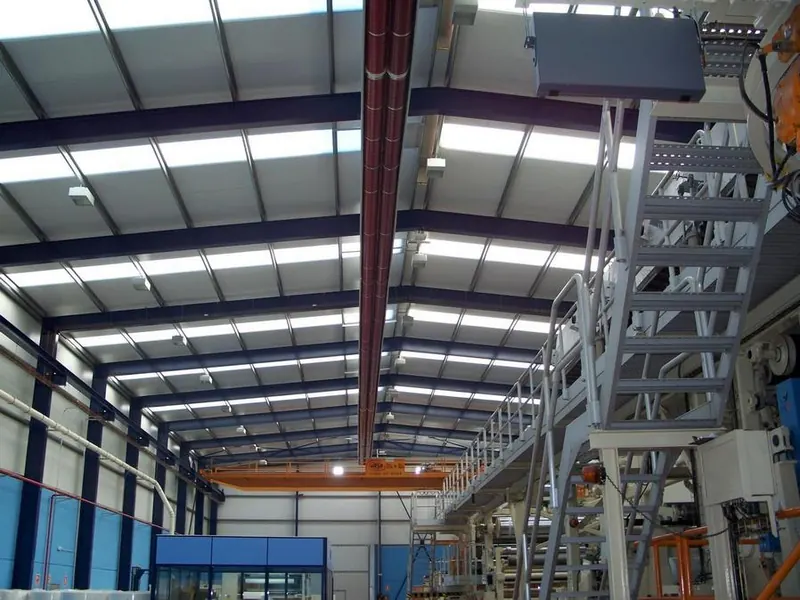

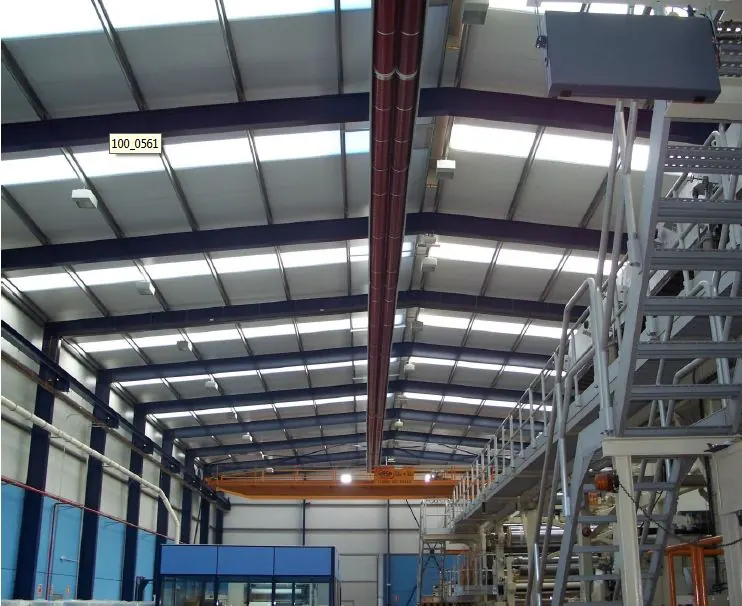

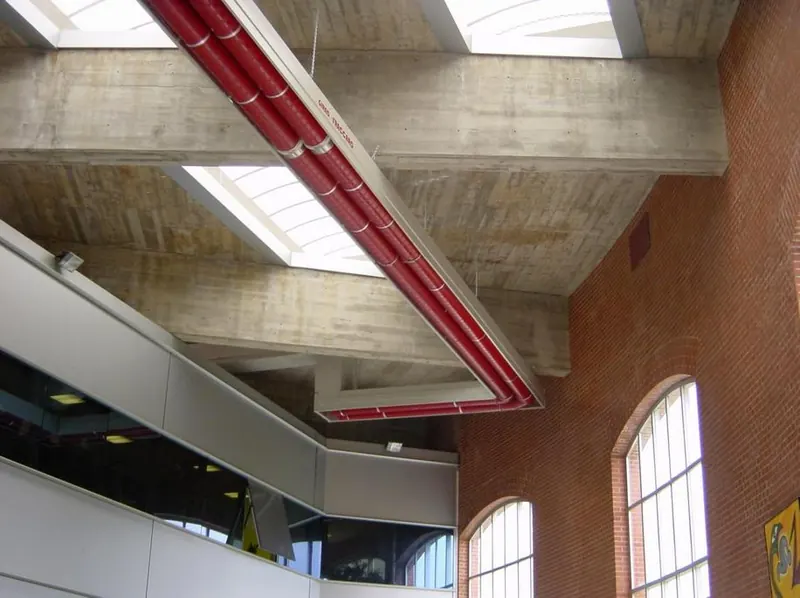

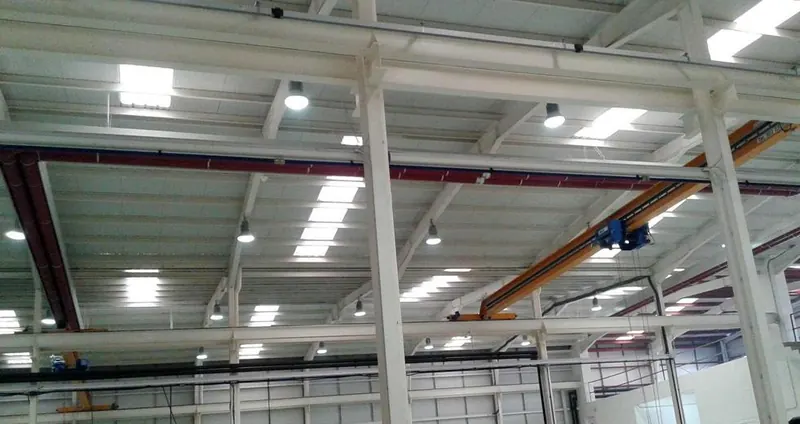

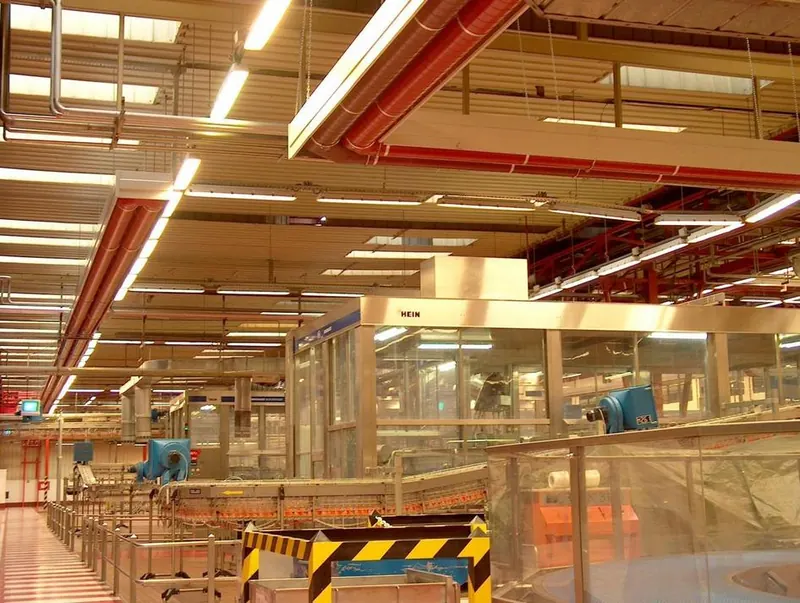

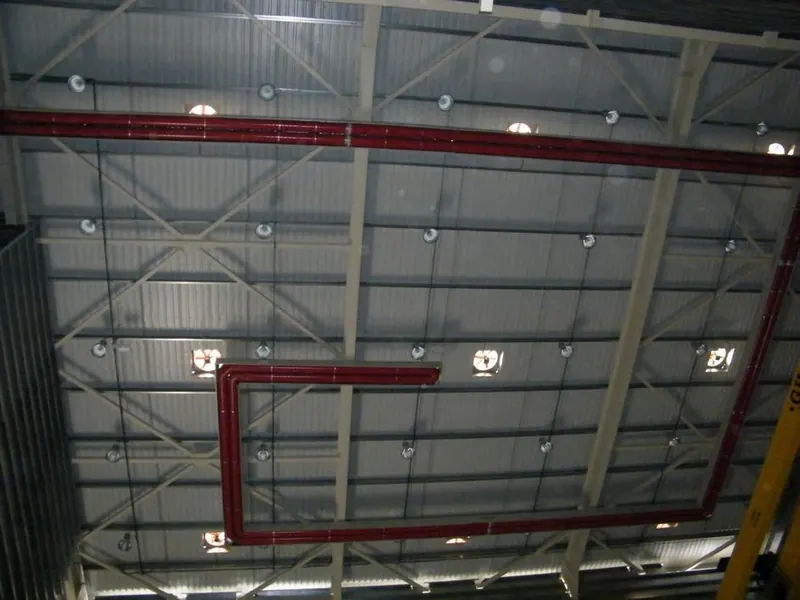

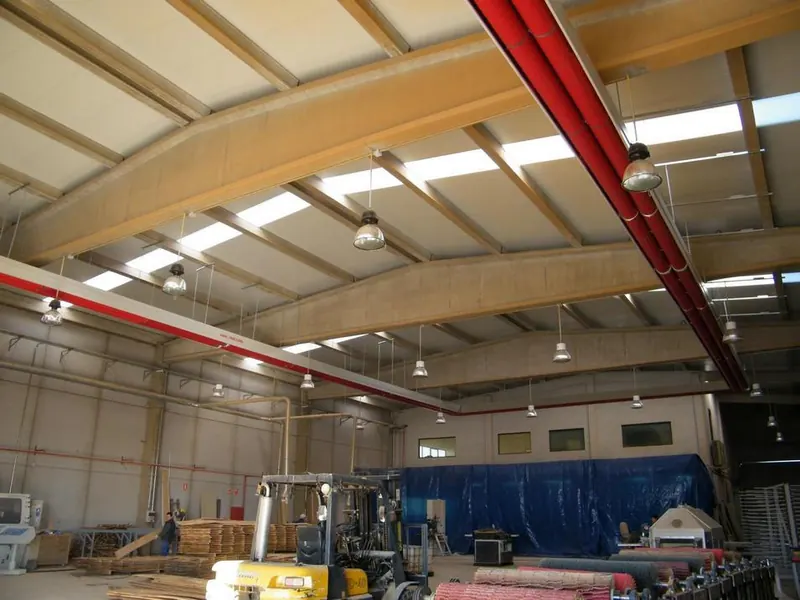

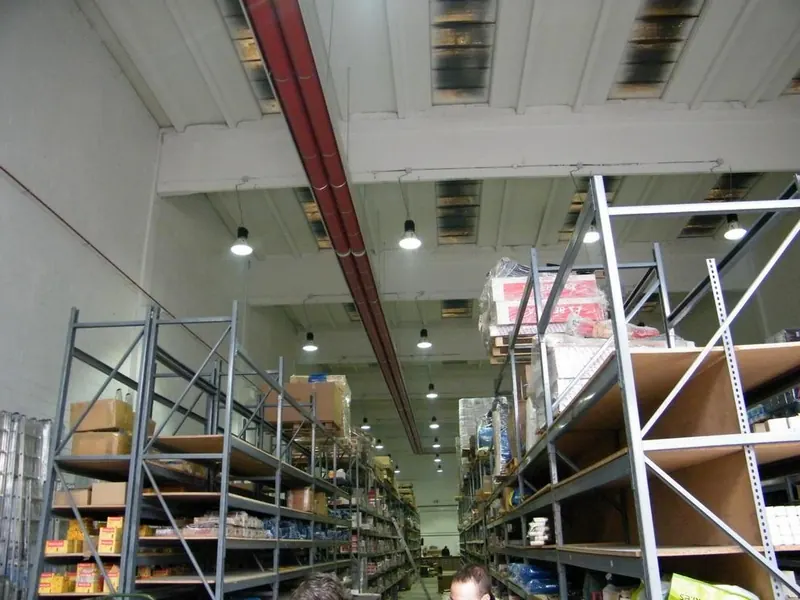

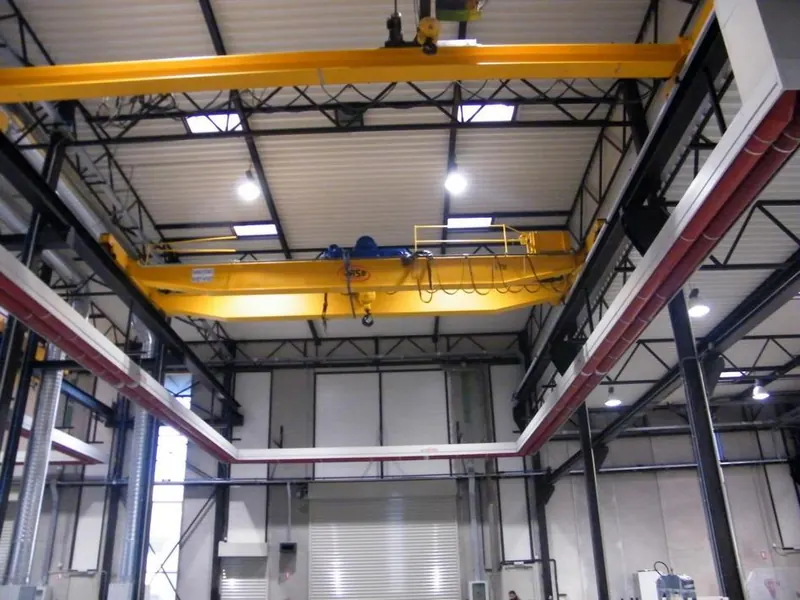

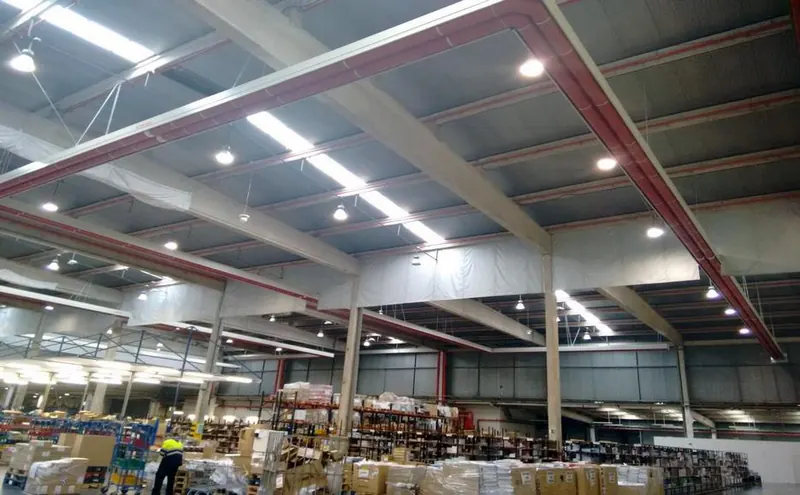

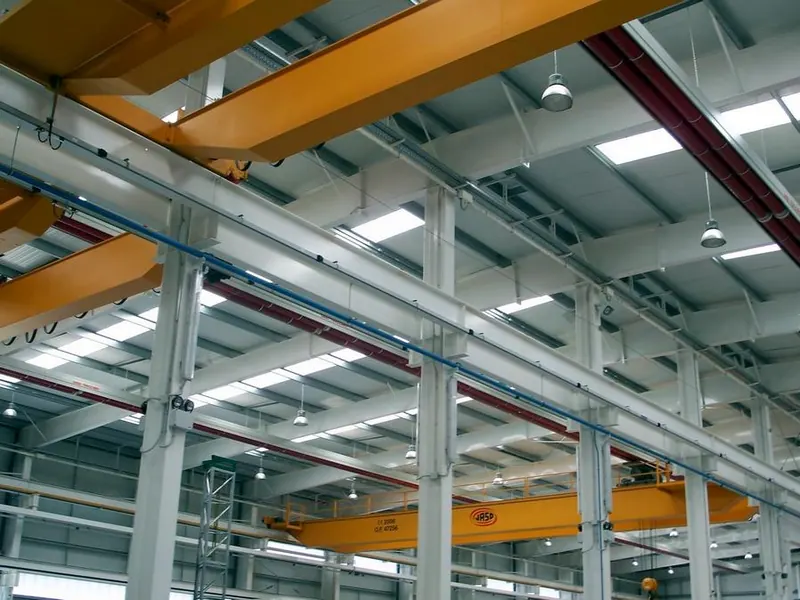

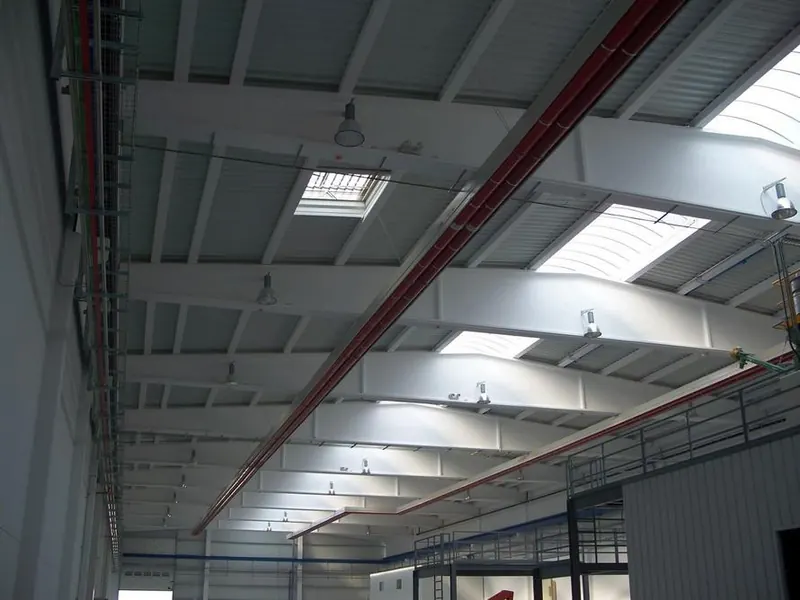

• Conductos radiantes GIRAD para naves grandes y altas: un solo generador, de 35 a 300 kW y con quemador modulante, alimenta un circuito de conductos que recorre la nave. El generador puede ir en la cubierta, fuera del espacio calefactado. En versión de condensación recupera el calor de los humos, que salen a 30-40 °C, y alcanza un rendimiento del 104 al 107 % sobre el poder calorífico inferior.
• Tubos radiantes PANRAD para naves medianas y zonas de trabajo: módulos independientes de 3 a 12 m y de 15 a 50 kW, de una o dos etapas, con rendimiento superior al 92 % y fabricados según la norma EN 416.
• Placas cerámicas SUNRAD para puestos concretos y zonas abiertas: emisores luminosos de 5 a 40 kW que calientan muy rápido una superficie acotada.
• Paneles WATERSTRIP cuando se quiere aprovechar una caldera existente o no se quiere combustión dentro del local.

Cómo diseñamos la instalación

1. 01Visita y toma de datos: dimensiones y altura, cerramientos, portones, zonas ocupadas, horarios de trabajo y combustible disponible.
2. 02Cálculo de potencia y reparto de emisores para que la radiación llegue de forma uniforme a la altura de trabajo, respetando las distancias de montaje que fija el fabricante para cada equipo.
3. 03Ventilación y gas. Los equipos que no llevan los humos al exterior por un conducto (los llamados de tipo A) exigen ventilar el local según la norma UNE-EN 13410: el local debe tener al menos 10 m³ de volumen por cada kW instalado y evacuar 10 m³/h de aire por cada kW, por tiro natural o con extractores, con las entradas de aire por debajo de los aparatos. La instalación de gas que los alimenta sigue la UNE 60670 y el conjunto, el Reglamento de Instalaciones Térmicas en los Edificios (RITE). En el estudio técnico dimensionamos la ventilación junto con la calefacción, para que no sea una sorpresa en obra.
4. 04Regulación. Cada zona se regula con un termostato y una globosonda: una sonda de esfera negra colocada a 1,80 m del suelo que mide la temperatura que realmente siente una persona, la del aire más la radiación que recibe. Con programación horaria, consigna de mantenimiento antihielo fuera de horario y, si se desea, supervisión remota a través de una pasarela Modbus que se integra en el sistema de gestión del edificio.
5. 05Oferta con el ahorro estimado. Si su empresa es industria de gran consumo y se trata de una renovación, estudiamos además si el ahorro puede generar Certificados de Ahorro Energético (CAE).
6. 06Montaje, puesta en marcha y mantenimiento con técnicos formados por el fabricante.

Combustible

Los equipos funcionan con gas natural o propano (GLP), y también con biometano, que cumple la misma especificación de calidad que el gas natural de red (protocolo PD-01) y llega por la misma tubería. Para naves sin suministro de gas existe la versión de gasoil del Girad. Más detalle en energía flexible.
